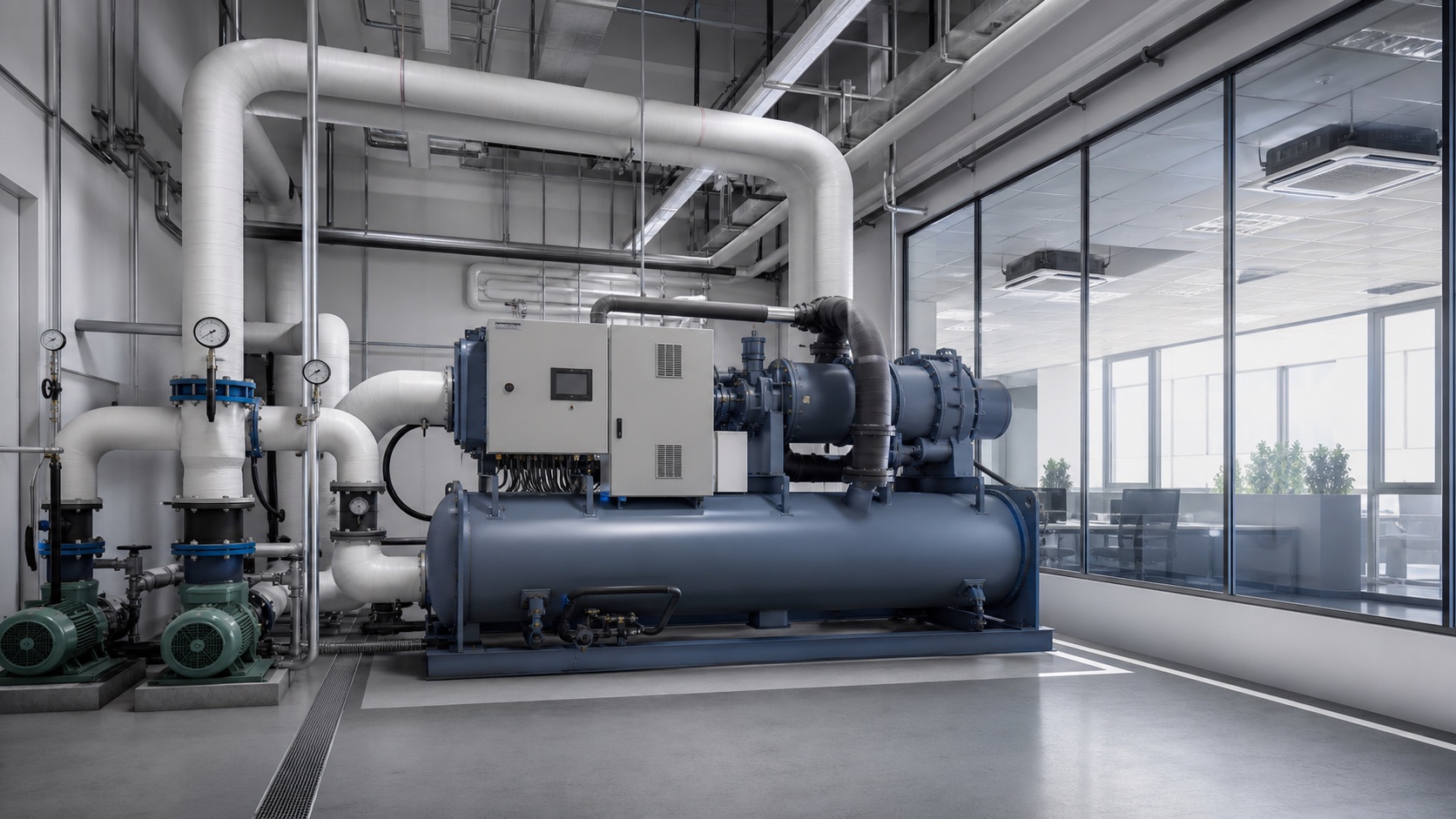

Система чиллер–фанкойл — это центральная система кондиционирования, в которой чиллер охлаждает воду или водный раствор, насосы подают его по трубопроводам, а фанкойлы охлаждают и осушают воздух непосредственно в помещениях. Для отопления в систему также подают горячую воду от теплового насоса, котельной или другого источника тепла.
В отличие от обычной сплит-системы, между центральной холодильной машиной и внутренними блоками циркулирует не хладагент, а вода или незамерзающий раствор. Поэтому один чиллер может обслуживать много помещений, а расстояние до фанкойлов определяется гидравлическим расчётом, напором насосов и допустимыми теплопритоками трубопроводов.
- Из чего состоит система чиллер–фанкойл
- Как работает система
- Упрощённая схема
- Двухтрубная система
- Четырёхтрубная система
- Какие фанкойлы используют
- Чиллер с воздушным или водяным охлаждением
- Насосная схема и регулирование расхода
- Автоматика
- Вентиляция и свежий воздух
- Преимущества
- Ограничения
- Чем система отличается от VRF
- Как проектируют и подбирают систему
- Типичные ошибки
- Пусконаладка и обслуживание
- Частые вопросы
- Можно ли использовать вместо воды антифриз?
- Может ли чиллер–фанкойл одновременно охлаждать и отапливать?
- Нужен ли отдельный котёл?
- Подаёт ли фанкойл свежий воздух?
- Что лучше: два или четыре трубопровода?
- Источники и дата проверки
Из чего состоит система чиллер–фанкойл
| Элемент | Назначение |
|---|---|
| Чиллер | Отбирает тепло у воды или хладоносителя и передаёт его наружному воздуху либо воде конденсаторного контура |
| Фанкойлы | Пропускают воздух помещения через водяной теплообменник, охлаждают или нагревают его |
| Насосная группа | Создаёт расход и напор для циркуляции воды по потребителям |
| Расширительный бак | Компенсирует изменение объёма жидкости при изменении температуры |
| Буферная ёмкость | Увеличивает объём системы, сглаживает колебания нагрузки и помогает обеспечить допустимую продолжительность работы чиллера |
| Трубопроводы и арматура | Распределяют поток; обеспечивают отключение, балансировку, фильтрацию, удаление воздуха и слив |
| Регулирующие клапаны | Изменяют или прекращают расход через теплообменник каждого фанкойла |
| Автоматика | Управляет температурой, вентиляторами, клапанами, насосами и чиллером, контролирует аварии |
| Дренаж | Отводит конденсат, образующийся на холодном теплообменнике фанкойла |
Чиллер может иметь встроенный гидромодуль, но это не обязательная часть каждой модели. Насосы, бак, расширительная ёмкость и защитная арматура нередко размещаются в отдельном узле. Подробнее устройство холодильной машины разобрано в статье «Что такое чиллер».
Как работает система
- Чиллер охлаждает воду в испарителе до заданной температуры.
- Насос подаёт охлаждённую воду по магистрали к фанкойлам.
- Комнатный воздух проходит через фильтр и теплообменник фанкойла.
- Вода принимает тепло воздуха и возвращается к чиллеру нагретой.
- Холодильный контур чиллера переносит полученное тепло к конденсатору.
- Конденсатор отдаёт тепло наружному воздуху либо отдельному водяному контуру.
Когда температура в помещении достигает уставки, контроллер прикрывает клапан, уменьшает скорость вентилятора или останавливает его — конкретная последовательность зависит от проекта. Производительность самого чиллера регулируется ступенями компрессоров, инвертором и другими средствами, чтобы соответствовать суммарной нагрузке.
Охлаждение воздуха сопровождается конденсацией влаги, если температура поверхности теплообменника ниже точки росы. Поэтому холодные трубы и арматуру теплоизолируют с герметичным парозащитным слоем, а каждый фанкойл подключают к дренажу.
Упрощённая схема
Контур холодоснабжения: чиллер → подающая магистраль → регулирующие клапаны → фанкойлы → обратная магистраль → насосная группа → чиллер.
В реальном проекте в контуре также предусматривают расширительный бак, предохранительные устройства, воздухоотводчики, грязевики или сепараторы, запорную и балансировочную арматуру, точки заполнения и слива. Состав и расположение оборудования определяют по принятой гидравлической схеме и инструкции производителя.
Двухтрубная система
В двухтрубной схеме к фанкойлу подходят одна подающая и одна обратная труба. Один теплообменник использует холодную либо горячую воду. В режиме сезонного переключения по тем же трубам летом циркулирует охлаждённая вода, а зимой — нагретая.
Главное ограничение: все подключённые к общему контуру помещения одновременно получают только холод или только тепло. В межсезонье солнечной стороне здания может требоваться охлаждение, а теневой — отопление. Обычная двухтрубная схема не может выполнить обе задачи одновременно.
Её выбирают, когда:
- требования зон к режиму совпадают;
- важно уменьшить количество труб и первоначальные затраты;
- сезонное переключение допустимо;
- локальный электрический нагрев может покрыть кратковременную потребность в тепле.
Четырёхтрубная система

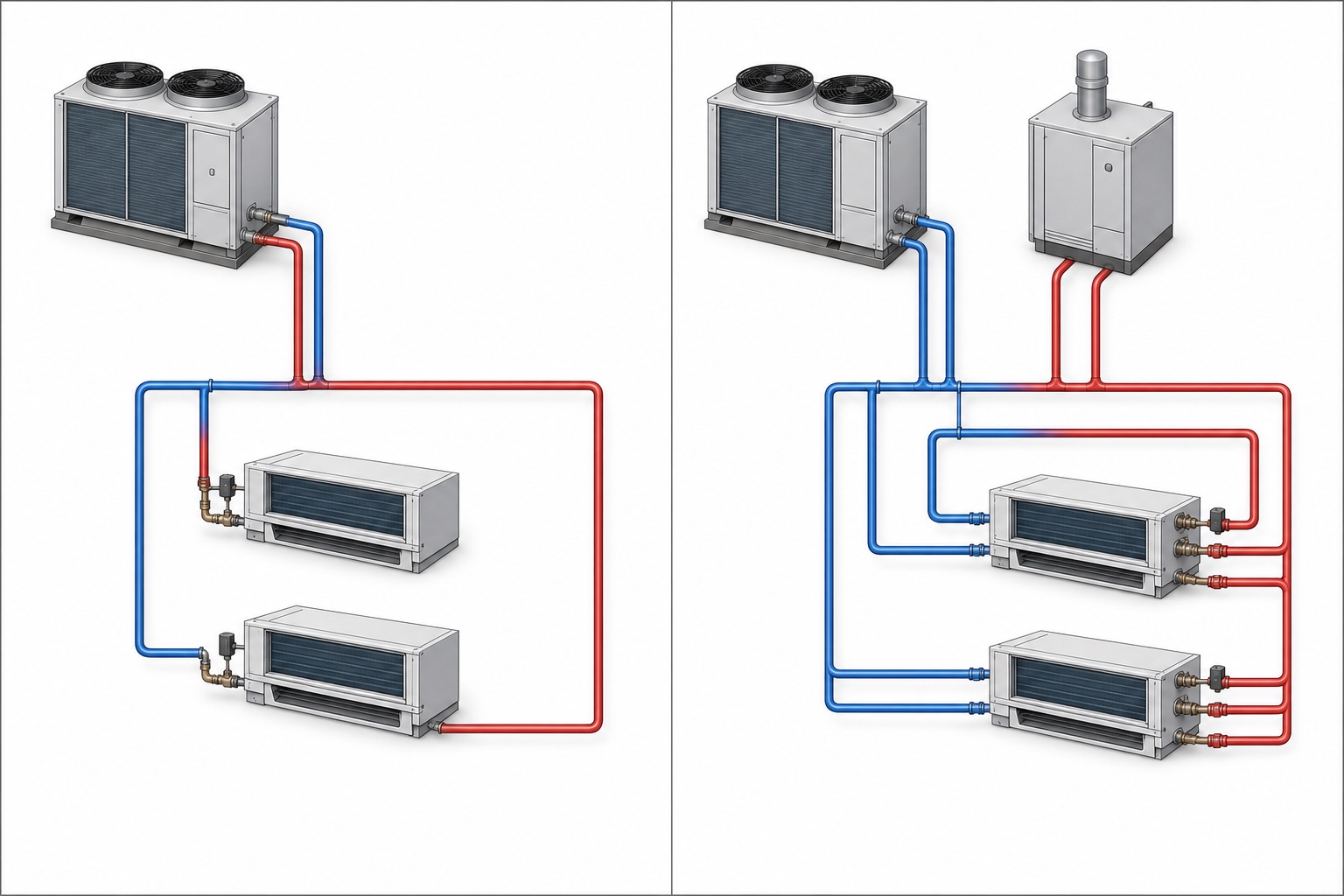

В четырёхтрубной схеме есть отдельные подача и обратка холодной воды, а также отдельные подача и обратка горячей воды. Фанкойл имеет два теплообменника или конструкцию, рассчитанную производителем на такое подключение.
Каждое помещение может независимо перейти на нагрев или охлаждение. Это удобно для гостиниц, офисов со сложной ориентацией фасадов, зданий с переменными внутренними тепловыделениями и объектов, где круглый год требуется точное зональное регулирование.
| Критерий | Двухтрубная | Четырёхтрубная |
|---|---|---|
| Количество магистралей | Подача и обратка | Две трубы холода и две трубы тепла |
| Одновременное отопление и охлаждение разных зон | Нет, если нет отдельного догрева | Да |
| Сезонное переключение | Обычно требуется | Не требуется |
| Первоначальные затраты | Обычно ниже | Обычно выше |
| Гибкость управления | Ограниченная | Высокая |
ASHRAE и руководство Daikin отмечают одинаковый принципиальный компромисс: двухтрубная система дешевле и проще, но четырёхтрубная позволяет одновременно нагревать одни зоны и охлаждать другие.
Какие фанкойлы используют

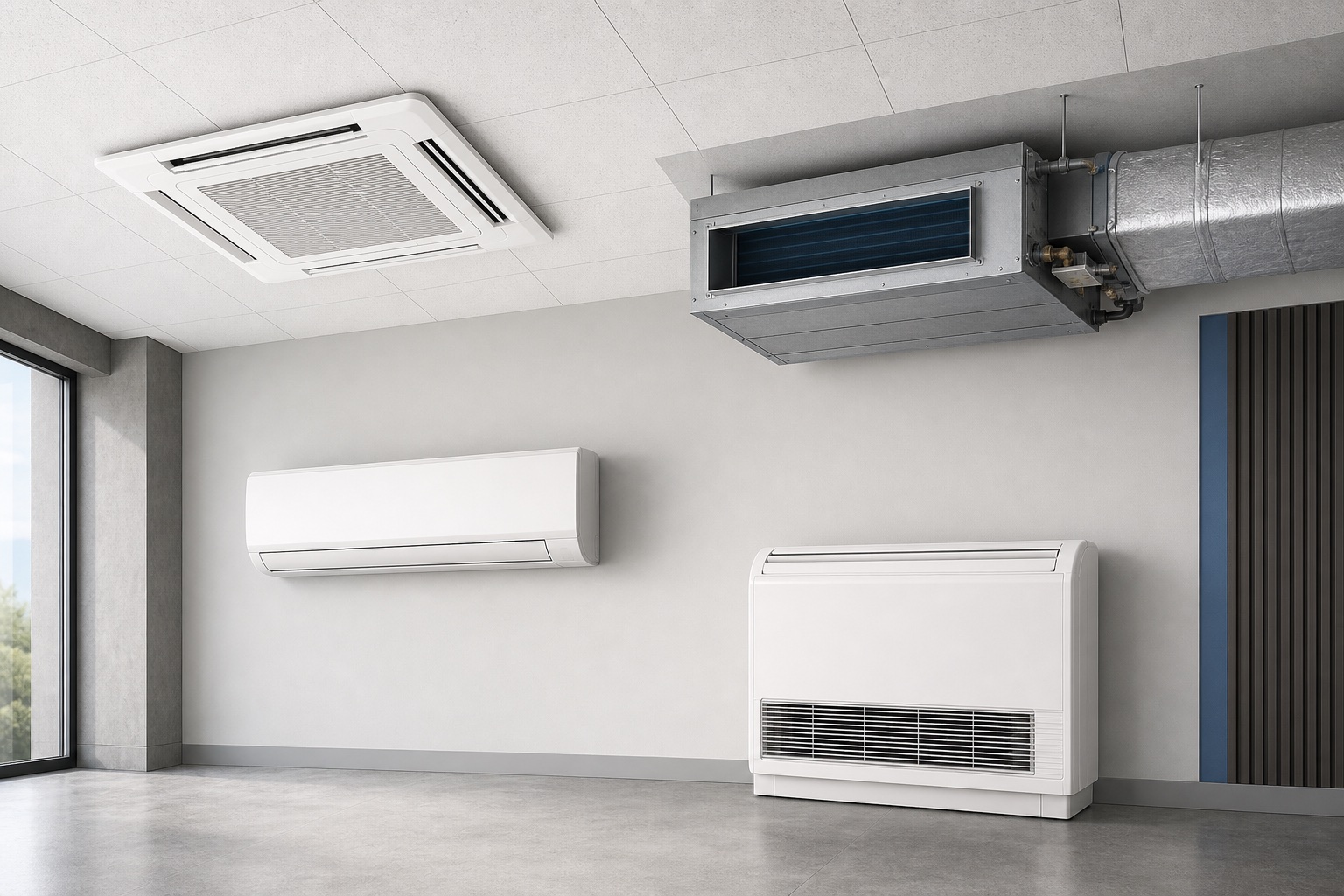

- Кассетные устанавливают в ячейку подвесного потолка и распределяют воздух в нескольких направлениях. Подробнее: кассетные фанкойлы.
- Канальные скрывают за потолком или в технической зоне и подключают к воздуховодам. Подробнее: канальные фанкойлы.
- Настенные внешне напоминают внутренний блок сплит-системы и подходят для открытого монтажа.
- Напольно-потолочные и консольные размещают у стены, на полу либо под потолком, когда нет возможности устроить полноценное запотолочное пространство.
Тип корпуса не определяет мощность автоматически. Фанкойл подбирают по полной и явной холодопроизводительности при фактических температурах воды и воздуха, расходу воды, располагаемому напору, уровню шума и скорости вентилятора.
Чиллер с воздушным или водяным охлаждением
Чиллер с воздушным охлаждением конденсатора отдаёт тепло непосредственно наружному воздуху. Его часто устанавливают на кровле, площадке рядом со зданием или в другом месте с расчётным притоком и выбросом воздуха.
Чиллер с водяным охлаждением передаёт тепло отдельному водному контуру. Обычно ему необходимы градирня или иной охладитель, насосы, водоподготовка и дополнительная автоматика. Такое решение сложнее, но может быть оправдано на объектах большой мощности и при специальных требованиях к размещению.
Насосная схема и регулирование расхода
В системе с постоянным расходом насос поддерживает циркуляцию, а трёхходовые клапаны могут направлять часть воды в обход теплообменников. В системе с переменным расходом двухходовые клапаны закрываются при снижении нагрузки, а частотно-регулируемый насос уменьшает подачу по перепаду давления или другому сигналу.
Выбор между двух- и трёхходовыми клапанами нельзя делать отдельно от всей гидравлики. Нужно обеспечить:
- минимальный допустимый расход через испаритель чиллера;
- устойчивую работу насосов во всём диапазоне;
- расчётный расход через каждый фанкойл;
- гидравлическую балансировку ветвей;
- достаточный объём воды для стабильной работы автоматики и компрессоров.
Если требования чиллера и распределительной сети различаются, применяют первично-вторичную схему или гидравлическое разделение. Конкретное решение выбирают расчётом, а не по одному универсальному шаблону.
Автоматика
Комнатный термостат или контроллер фанкойла сравнивает температуру с уставкой и управляет вентилятором и водяным клапаном. В четырёхтрубной системе он выбирает клапан охлаждения или нагрева и должен исключать их одновременную работу без предусмотренной проектом причины.
Диспетчеризация здания может передавать расписания, уставки и режим занятости, отслеживать температуру, положение клапанов, состояние фильтра и аварии. Контроллер чиллера при этом защищает холодильную машину и поддерживает температуру воды. Эти уровни автоматики согласуют между собой, но не подменяют один другим.
Вентиляция и свежий воздух
Обычный рециркуляционный фанкойл сам по себе не обеспечивает нормативный приток наружного воздуха. Он обрабатывает преимущественно воздух помещения. Daikin в руководстве по применению прямо указывает, что фанкойловым системам обычно нужна отдельная вентиляционная система для подачи свежего воздуха в зоны.
Приточный воздух можно подавать отдельными воздухораспределителями или подмешивать к некоторым типам фанкойлов, если это предусмотрено их конструкцией и расчётом. Требуемый расход определяют по назначению помещений, числу людей, загрязнениям и действующим нормам.
Преимущества
- индивидуальное регулирование температуры по помещениям;
- возможность обслуживать большое число зон одной холодильной станцией;
- вода в распределительной сети вместо протяжённых фреоновых трасс;
- широкий выбор типов и производительности фанкойлов;
- возможность резервирования насосов и чиллеров;
- масштабирование и интеграция с диспетчеризацией здания;
- одновременное отопление и охлаждение зон в четырёхтрубном исполнении.
Ограничения
- нужны место для труб, насосного оборудования и обслуживания;
- требуются гидравлический расчёт, балансировка и пусконаладка;
- необходимы теплоизоляция холодных труб и надёжный отвод конденсата;
- утечка воды может повредить отделку и оборудование;
- двухтрубная схема ограничена единым режимом общего контура;
- без отдельной вентиляции система не решает задачу воздухообмена;
- качество воды, воздух и загрязнения в контуре влияют на теплообмен и ресурс оборудования.
Чем система отличается от VRF
| Параметр | Чиллер–фанкойл | VRF |
|---|---|---|
| Среда между источником холода и внутренними блоками | Вода или водный раствор | Хладагент |
| Центральное оборудование | Чиллер и гидравлический контур | Один или несколько наружных блоков |
| Основной расчёт распределения | Гидравлика: расход, напор, балансировка | Холодильные трассы: длины, перепады высот, заправка |
| Отопление | Горячая вода, реверсивный чиллер или отдельный источник тепла | Тепловой насос; в системах с рекуперацией возможны одновременные режимы |
| Вентиляция | Обычно отдельная | Обычно отдельная |
VRF-система может быть компактнее по составу оборудования, а чиллерная система предоставляет проектировщику больше свободы в выборе гидравлики, источников тепла и терминальных устройств. Итоговый выбор зависит от мощности, архитектуры здания, режима эксплуатации, резервирования и квалификации обслуживающей организации.
Как проектируют и подбирают систему
- Рассчитывают нагрузки по помещениям. Учитывают наружный климат, остекление, людей, освещение, оборудование, вентиляционный воздух и графики работы.
- Разбивают здание на зоны. Помещения с разной ориентацией и режимом не объединяют в один контур без проверки.
- Выбирают двух- или четырёхтрубную схему. Решение принимают по потребности в одновременном нагреве и охлаждении.
- Подбирают фанкойлы. Проверяют полную и явную мощность, расход воды, потери давления, шум, габариты, фильтр и доступ для обслуживания.
- Определяют расчётные температуры воды. Мощность оборудования сверяют именно при выбранном температурном графике.
- Подбирают чиллер. Учитывают одновременность нагрузок, резерв, минимальную производительность, наружные условия, шум и место установки.
- Выполняют гидравлический расчёт. Определяют диаметры труб, потери давления, насосы, клапаны и балансировочную арматуру.
- Проектируют дренаж, теплоизоляцию и электроснабжение.
- Разрабатывают алгоритмы автоматики. Включая переключение режимов, минимальный расход, резервирование и аварии.
- Планируют пусконаладку. Систему промывают, заполняют, удаляют воздух, балансируют и проверяют во всех расчётных режимах.
Типичные ошибки
- выбирать фанкойл только по площади помещения, без расчёта теплопритоков;
- использовать паспортную мощность при других температурах воды и воздуха;
- не учитывать гидравлическое сопротивление клапана, фильтра и самого теплообменника;
- устанавливать слишком большой регулирующий клапан, который плохо управляет малым расходом;
- оставлять холодные элементы без сплошной паронепроницаемой теплоизоляции;
- делать дренаж без уклона, сифона или доступа для очистки, когда они требуются;
- не предусматривать удаление воздуха из верхних точек;
- не обеспечивать минимальный расход и объём воды, указанные производителем чиллера;
- считать фанкойл заменой приточной вентиляции;
- закрывать оборудование отделкой без сервисных люков.
Пусконаладка и обслуживание
До запуска проверяют промывку и герметичность трубопроводов, качество заполнения, давление в расширительном баке, направление вращения насосов, работу воздухоотводчиков и наличие расчётных расходов. Затем настраивают балансировочные клапаны, проверяют автоматику каждого фанкойла и фиксируют исходные параметры системы.
При обслуживании очищают или заменяют фильтры, промывают дренажные поддоны и линии, осматривают теплообменники, клапаны, изоляцию и соединения. В центральном узле контролируют насосы, фильтры, давление, качество воды и журнал аварий чиллера. Периодичность зависит от запылённости, режима объекта и регламентов изготовителей.
Частые вопросы
Можно ли использовать вместо воды антифриз?
Можно, если это допускают производители оборудования и проект. Раствор выбирают по минимальной температуре, токсикологическим требованиям и совместимости материалов. По сравнению с водой меняются теплоёмкость, вязкость, расход, потери давления и мощность теплообменников, поэтому простая замена без перерасчёта недопустима.
Может ли чиллер–фанкойл одновременно охлаждать и отапливать?
Да, если система имеет независимые контуры холодной и горячей воды и четырёхтрубные фанкойлы. Обычная двухтрубная схема в один момент подаёт общий теплоноситель только одного температурного режима.
Нужен ли отдельный котёл?
Не всегда. Тепло может вырабатывать реверсивный чиллер или тепловой насос. Для низких наружных температур, резервирования либо другого температурного графика проект может предусматривать котёл или иной источник.
Подаёт ли фанкойл свежий воздух?
Большинство фанкойлов работает на рециркуляции. Приточный воздух обеспечивает отдельная вентиляционная система либо специальная схема подмеса, рассчитанная для конкретного оборудования.
Что лучше: два или четыре трубопровода?
Двухтрубная система дешевле и подходит зонам с одинаковой сезонной потребностью. Четырёхтрубная дороже, но даёт независимый выбор нагрева или охлаждения для каждого помещения. Решение зависит от теплового баланса здания, а не только от его площади.
Источники и дата проверки
Технические сведения проверены 23 августа 2026 года по отраслевому справочнику и официальным материалам производителей:
- ASHRAE Handbook: двух- и четырёхтрубные гидравлические системы;
- Daikin Applied: Fan Coil Systems Application Guide;
- Carrier: управление двух- и четырёхтрубными фанкойлами;
- Carrier: варианты фанкойлов, клапанов и дренажных поддонов.
