Монтаж фанкойла: этапы, подключение и ошибки

Монтаж фанкойла включает не только крепление корпуса. Нужно согласовать его положение с потолком и воздуховодами, подключить водяной контур, дренаж, электропитание и автоматику, оставить доступ для обслуживания, а затем провести испытания и пусконаладку.

Ошибки чаще проявляются уже после отделки: конденсат капает на потолок, фильтр невозможно снять, вентилятор не выдаёт расчётный расход воздуха, а клапан или привод оказывается недоступен. Поэтому установку выполняют по рабочей документации и инструкции конкретной модели до закрытия потолков и шахт.

Что проверить до начала работ

Подбор оборудования должен быть завершён до монтажа. Методика расчёта мощности, расхода воды, напора и шума приведена в статье «Как подобрать фанкойл».

Приёмка фанкойла на объекте

До подъёма и распаковки сверяют маркировку с проектом, осматривают корпус, поддон, патрубки, теплообменник и комплектность. Повреждённые ламели осторожно выправляют специальной гребёнкой, если это допускает изготовитель. Проверяют наличие транспортировочных фиксаторов, которые нужно удалить перед запуском.

Оборудование хранят в сухом месте и защищают открытые патрубки от пыли. Поднимать корпус за медные коллекторы, дренажный штуцер, провода или пластиковые панели нельзя.

Выбор места установки

Фанкойл размещают так, чтобы воздух равномерно обслуживал расчётную зону и не создавал постоянного сквозняка в местах пребывания людей. Одновременно учитывают трассы труб, дренажа, воздуховодов и кабелей.

Необходимые сервисные расстояния берут из инструкции конкретной серии. Daikin требует оставить пространство для снятия фильтра и панелей, подключения воды, электрики и воздуховодов, а также для работы специалиста. Размер люка должен обеспечивать реальный демонтаж компонентов, а не только визуальный осмотр.

Нельзя закрывать оборудованием:

• пожарные клапаны и другие обслуживаемые устройства;
• кабельные коробки и запорную арматуру без доступа;
• ревизии канализации и дренажа;
• маршруты эвакуации и нормативные зоны безопасности.

Крепление канального фанкойла

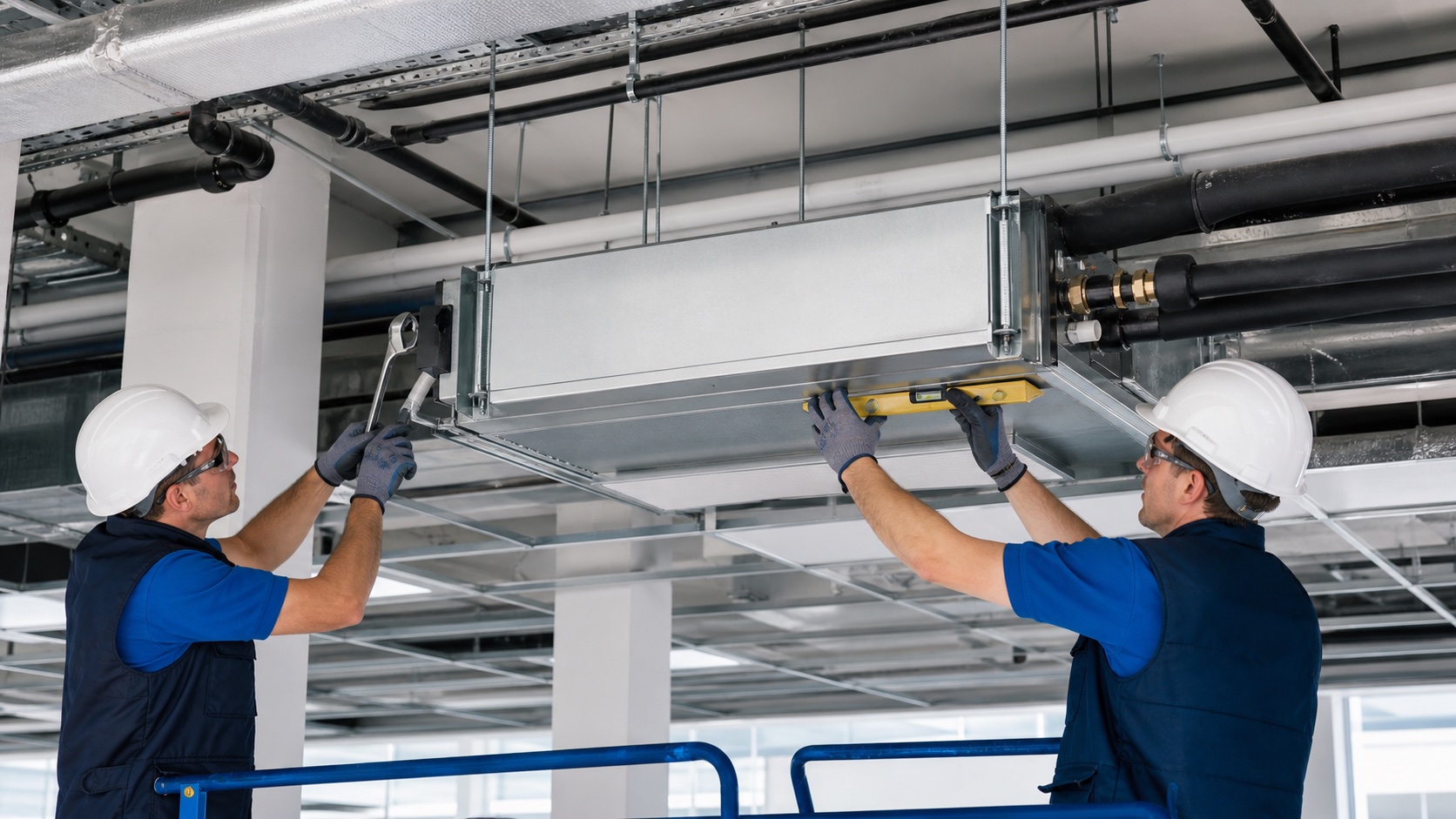

Горизонтальную канальную модель обычно подвешивают к несущему перекрытию на резьбовых шпильках через предусмотренные монтажные проушины. Тип анкеров, диаметр шпилек и крепёж рассчитывают по материалу основания, массе заполненного оборудования и требованиям проекта.

Основные правила:

1. Разметить точки крепления по фактическим размерам модели.
2. Установить анкеры только в допустимое несущее основание.
3. Поднять фанкойл безопасным способом без нагрузки на патрубки.
4. Закрепить корпус всеми предусмотренными точками.
5. Выставить положение согласно инструкции производителя.
6. Зафиксировать гайки и проверить отсутствие контакта с потолочным каркасом.
7. Установить предусмотренные виброизоляторы.

Не следует произвольно создавать уклон всего корпуса ради дренажа: некоторые поддоны уже имеют конструктивный уклон, а перекос может ухудшить работу вентилятора или вызвать перелив. Положение задаёт инструкция именно выбранной модели.

Монтаж кассетного фанкойла

Кассетный фанкойл подвешивают независимо от каркаса потолка. Декоративная панель должна совпасть с модулем потолка и плотно прилегать к корпусу без деформации. До окончательной затяжки проверяют отметку панели относительно чистового потолка.

Особое внимание уделяют:

• вертикальному положению и равномерному зазору панели;
• возможности снять фильтр и открыть электрический отсек;
• допустимой высоте подъёма встроенного дренажного насоса;
• трассе аварийного отвода или сигналу переполнения;
• отсутствию препятствий для четырёхсторонней воздушной струи.

Конструкция и ограничения подробно разобраны в материале о кассетных фанкойлах.

Монтаж настенной и консольной модели

Настенный фанкойл крепят на штатную монтажную пластину к основанию, способному выдержать массу оборудования. Пластину выставляют по уровню и фиксируют во всех требуемых точках. За корпусом заранее предусматривают проход труб, дренажа и кабеля без пережатия.

Консольные и напольно-потолочные модели устанавливают с учётом выбранной ориентации. Для напольного варианта проверяют устойчивость и защиту от случайного воздействия, для потолочного — расчёт подвеса и сервисный доступ.

Подключение водяных труб

Перед подключением сверяют вход и выход теплообменника по схеме производителя. У двухтрубной модели два патрубка, у четырёхтрубной — отдельные входы и выходы холодного и горячего контуров. Расположение патрубков нельзя определять только по высоте или внешнему виду.

При резьбовом соединении корпус ответной детали удерживают вторым ключом, чтобы усилие не передавалось на медный коллектор. Carrier прямо показывает подключение двумя ключами. Трубы крепят независимо: их вес и температурные деформации не должны нагружать патрубки фанкойла.

Если применяется пайка:

• удаляют или защищают поддон и чувствительные детали от нагрева;
• не перегревают заводские паяные соединения;
• защищают клапаны и приводы способом, указанным изготовителем;
• после остывания восстанавливают элементы, снятые перед работой.

Состав клапанного узла, выбор двух- или трёхходового клапана и балансировка рассмотрены в статье «Обвязка фанкойла».

Промывка и защита теплообменника

Магистрали промывают до подключения или через предусмотренные байпасы так, чтобы строительный мусор не попадал в теплообменник и регулирующий клапан. После промывки очищают фильтры.

В систему заливают теплоноситель, соответствующий проекту и материалам оборудования. Для гликолевого раствора проверяют концентрацию, совместимость уплотнений и поправки к расходу и потере давления.

Опрессовка водяного контура

Испытательное давление, среду, продолжительность и критерии приёмки задают проект, нормативные требования и максимально допустимое давление компонентов. Нельзя автоматически испытывать фанкойл тем же давлением, что и участок магистрали, если паспорт оборудования этого не допускает.

Во время проверки осматривают:

• патрубки теплообменника;
• резьбовые и разъёмные соединения;
• корпуса клапанов и фильтра;
• гибкие подводки;
• дренажные и сливные штуцеры водяного узла.

Все дефекты устраняют до теплоизоляции и закрытия потолка. После испытаний систему заполняют, удаляют воздух и повторно проверяют соединения в рабочем температурном режиме.

Теплоизоляция труб и арматуры

Холодные поверхности изолируют непрерывно до корпуса теплообменника: трубы, гибкие подводки, клапаны, фильтр, накидные гайки и измерительные порты. Паронепроницаемый слой должен быть герметичным, иначе влажный воздух попадёт к металлу и образуется скрытый конденсат.

Для обслуживаемых элементов применяют съёмные теплоизоляционные кожухи или другие решения, позволяющие очистить фильтр и измерить параметры без разрушения изоляции.

Монтаж дренажа

Дренажную линию прокладывают с постоянным уклоном в сторону сброса, без провисаний и обратных уклонов. Конкретный минимальный уклон и диаметр берут из инструкции модели и проекта. Например, Trane для одной из серий требует уклон 1 дюйм на 10 футов, а Carrier для кассетной модели указывает уклон не менее 1/100; эти значения нельзя без проверки переносить на любое оборудование.

Линию закрепляют независимо, чтобы её вес не деформировал поддон. Сразу от патрубка оставляют прямой участок, если это требует инструкция. Предусматривают ревизию для очистки и безопасное соединение с канализацией или системой сбора конденсата.

Когда нужен сифон

Если у дренажного патрубка разрежение, воздух может втягиваться через трубу и мешать стоку воды. Тогда требуется рассчитанный сифон. Его высота зависит от статического давления, поэтому случайная U-образная петля может не работать.

Сифон должен иметь возможность заполнения, очистки и защиты от пересыхания согласно проекту. Дренаж самотёчного фанкойла и линия от встроенного насоса требуют разных решений.

Дренажный насос

Для кассетных и некоторых канальных моделей используют встроенный или внешний насос. Проверяют:

• допустимую высоту подъёма;
• длину и конфигурацию напорного участка;
• обратный клапан, если он предусмотрен;
• питание и сигнал аварийного уровня;
• доступ для очистки резервуара и поплавка.

Испытание дренажа водой

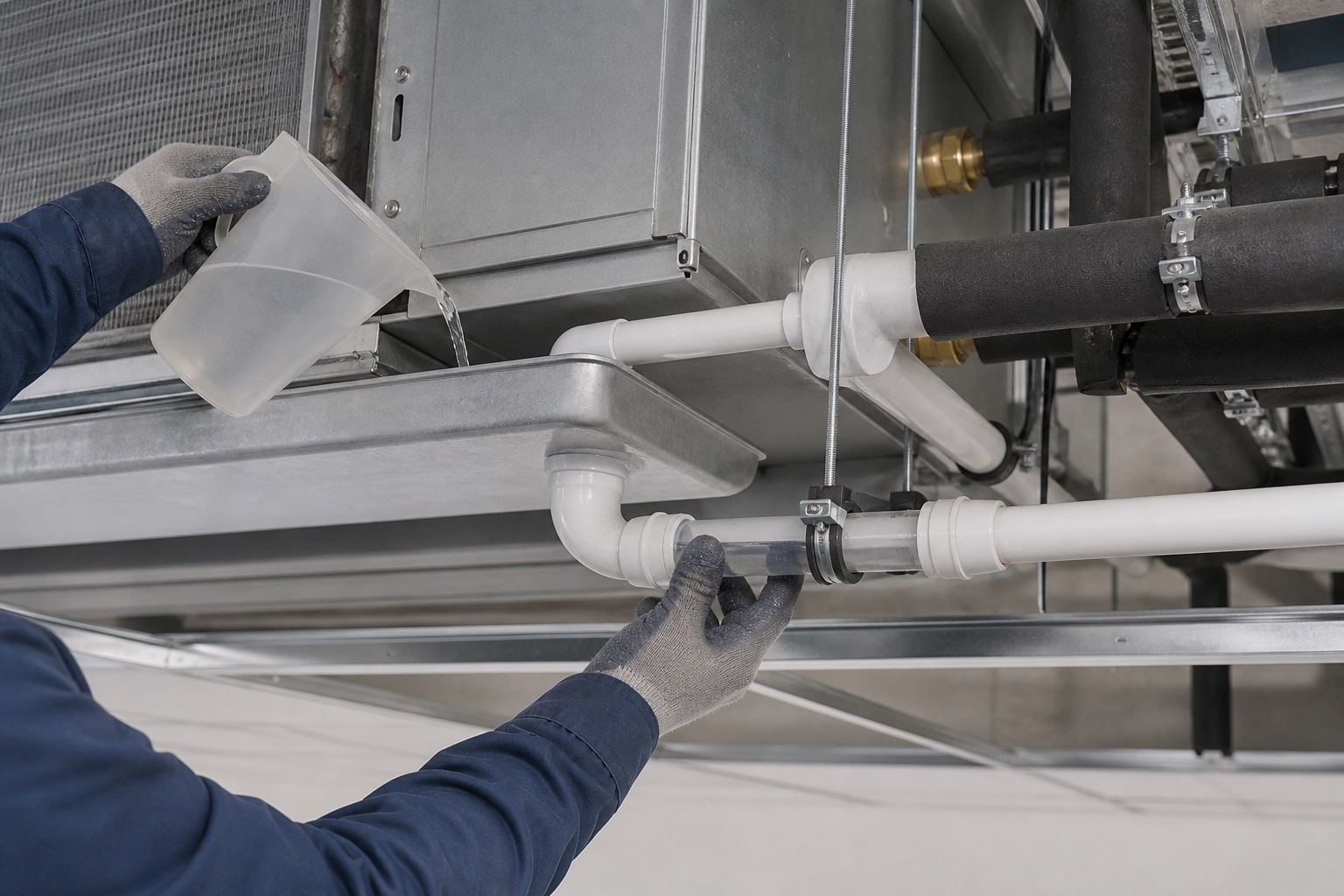

До закрытия потолка в поддон аккуратно подают воду в объёме и способом, указанными производителем. Проверяют свободный слив, соединения, работу насоса и аварийного датчика. Carrier в инструкции к кассетной модели рекомендует выполнить такую проверку до установки потолочной панели.

Испытание повторяют после завершения смежных работ: потолочники или электромонтажники могут случайно изменить уклон или пережимать гибкую трубку.

Подключение воздуховодов

Канальный фанкойл соединяют с воздуховодами через предусмотренные патрубки. Воздуховоды имеют самостоятельные подвесы и не нагружают корпус. Для уменьшения передачи вибрации применяют гибкие вставки, если они предусмотрены проектом.

Сеть должна соответствовать располагаемому внешнему статическому давлению фанкойла. После монтажа проверяют:

• сечение и герметичность воздуховодов;
• положение регулирующих заслонок;
• чистоту фильтра и теплообменника;
• доступ к фильтру;
• изоляцию холодных воздуховодов;
• отсутствие короткого замыкания приточного и рециркуляционного воздуха.

Подробнее этот тип оборудования описан в статье о канальных фанкойлах.

Электрическое подключение

Электромонтаж выполняет квалифицированный специалист по схеме производителя и проекту. До работ питание отключают и проверяют отсутствие напряжения.

Контролируют:

• напряжение, частоту и фазность;
• сечение и тип кабеля;
• защитный аппарат и местное отключение;
• защитное заземление;
• клеммы скоростей или сигнал EC-двигателя;
• питание клапанного привода и дренажного насоса;
• разделение силовых и сигнальных кабелей;
• вводы, фиксацию кабеля и закрытие электрического отсека.

Нельзя подавать питание до удаления транспортировочных фиксаторов и проверки свободного вращения вентилятора.

Подключение термостата и автоматики

Термостат управляет скоростью вентилятора и клапаном по температуре помещения. Для двухтрубной системы с сезонным переключением может применяться датчик температуры воды, который сообщает контроллеру доступный режим.

Датчик помещения размещают вдали от солнечных лучей, наружных дверей, источников тепла и прямой струи фанкойла. При подключении к диспетчеризации проверяют адрес, протокол, скорость связи, перечень передаваемых параметров и аварий.

Пусконаладка

1. Проверить крепления, уровень и удаление транспортировочных деталей.
2. Убедиться в герметичности водяного контура и дренажа.
3. Очистить фильтр после строительных работ.
4. Открыть запорные клапаны, заполнить теплообменник и удалить воздух.
5. Проверить направление потока и работу регулирующего клапана.
6. Запустить вентилятор на всех предусмотренных скоростях.
7. Проверить расход воздуха, напор и отсутствие постороннего шума.
8. Измерить температуры воды и воздуха, подтвердить расход теплоносителя.
9. Настроить балансировочное устройство.
10. Проверить термостат, переключение режимов, насос дренажа и аварии.

Фактические значения заносят в пусконаладочный лист. Запись «работает» без расходов, температур и настроек недостаточна для последующей диагностики.

Что проверить перед закрытием потолка

• фанкойл надёжно закреплён и не касается каркаса;
• патрубки не нагружены трубами;
• все соединения сухие в холодном режиме;
• изоляция непрерывна и герметична;
• дренаж испытан водой;
• фильтр извлекается через предусмотренный люк;
• клапаны, привод, воздухоотвод и электрический отсек доступны;
• вентилятор и поддон можно снять без демонтажа потолка;
• воздуховоды закреплены отдельно;
• кабели промаркированы, крышки установлены;
• сделаны фотографии скрытых узлов и оформлены акты.

Типичные ошибки монтажа

Частые вопросы

Нужно ли устанавливать фанкойл строго горизонтально?

Положение определяет инструкция конкретной модели. Обычно корпус выставляют по уровню, поскольку конструктивный уклон поддона уже предусмотрен. Самостоятельно наклонять устройство ради дренажа нельзя без прямого указания производителя.

Можно ли подключить фанкойл гибкими шлангами?

Можно, если шланги рассчитаны на давление, температуру и теплоноситель, правильно установлены и доступны для осмотра. Их нельзя скручивать, резко перегибать или использовать как опору труб.

Обязательно ли ставить дополнительный поддон?

Это зависит от конструкции фанкойла, клапанного узла, места установки, требований проекта и производителя. Дополнительный поддон не заменяет герметичную теплоизоляцию и исправный основной дренаж.

Когда можно закрывать потолок?

После опрессовки, холодного испытания, проверки дренажа водой, работы автоматики и подтверждения доступа ко всем обслуживаемым узлам. Желательно также выполнить фотофиксацию.

Кто должен выполнять монтаж?

Работы требуют специалистов по вентиляции, гидравлике, дренажу, электрике и автоматике с необходимыми допусками по местным требованиям. Инструкция производителя и проект имеют приоритет перед общими рекомендациями статьи.
